| NextSpot 600性能参数 | |
| 结构尺寸 | |
| 整机尺寸 | "312.5 mm × 247 mm × 68.7 mm(12.3 in. × 9.7 in. × 2.7 in.)" |
| 重量 | 含电池 4 kg (8.8 lb) |
| 防护等级 | IP 54 |

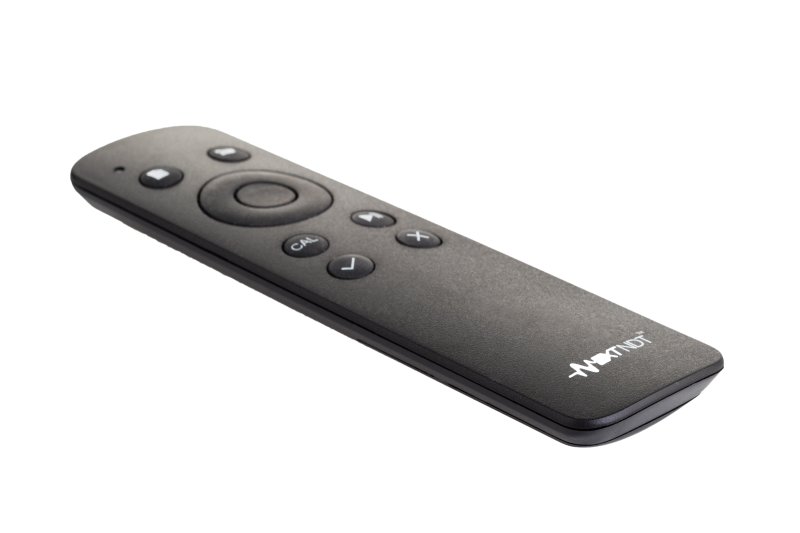

| 控制单元 | 触摸屏、红外遥控器 |
| 探头连接方式 | D - sub 68 - Matrix |
| 电源接口 | 5.5 - 2.5 mm DC Socket |
| 显示屏 | |
| 显示屏尺寸 | 11.6 in |
| 显示分辨率 | 1920 x 1080 |
| 显示亮度 | 600 cd/m |
| 视角 | "水平: –85° to 85° |
| 垂直: | –85° to 85°" |
| 显示器类型 | TFT LCD |
| 数据与显示 | |
| 显示模式 | A 扫描及 C 扫描 |
| 焊核显示 | 实时 C 扫描图像显示 |
| 压痕深度 | 自动平均实时探测 |
| 数据同步 | USB 及 NAS (选项) |
| 电源 | |
| 电池类型 | 自适应锂电池 |
| 电池数量 | 可支持 2 块电池同时工作 |
| 电池使用时间 | 8-12 小时 |
| 电压电流 | 100 - 240 V AC, 47 - 63 Hz, 1.45 A |
| 环境参数 | |
| 操作温度范围 | 10°C to 50°C (14°F to 122°F) |
| 储存温度范围 | "20°C to 60°C (-4°F to 140°F)with battery-20°C to 70°C (-4°F to 158°F)without battery" |
| 相对温度 | Max. 70% RH at 45°C |
| 超声性能参数 | |
| 超声通道数量/晶片数量 | 64 通道 / 52 阵元 |
| 电压 | 50 V |
| 脉冲激发方式 | 负方波脉冲 |
| 始波激发时间 | ＜ 2.5 ns |
| 阻尼 | 50 欧姆 |
| 测量厚度范围 | 0.5 - 9 mm |
| 声速范围 | 2000 - 8000 m/s |
| 探头延时 | 2 - 8 us |
| 频率范围 (中心频率) | 1 Mhz - 25 Mhz (16 Mhz) |
| 增益 | 40 dB |
| 采样率 | 12 bit 400 MSPS |
| 注意：我们保留对技术进行修改的权利，恕不另行通知。 请始终访问我们的网站以获取最新信息。 | |

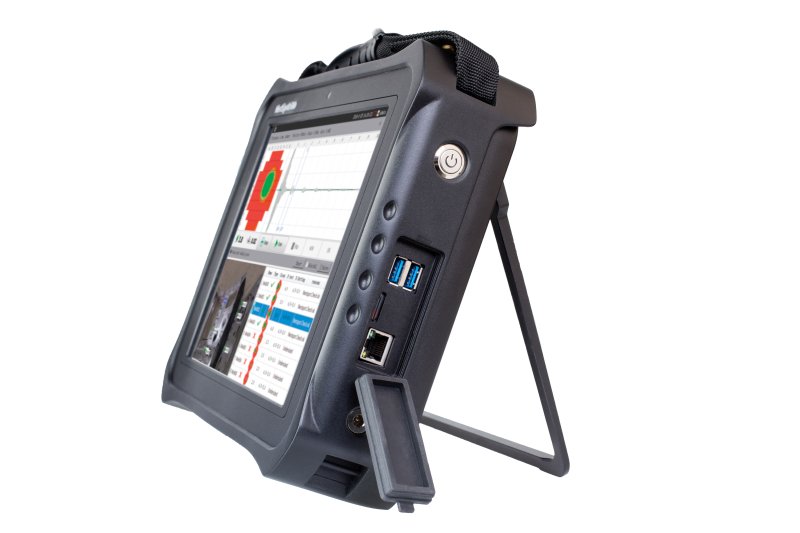

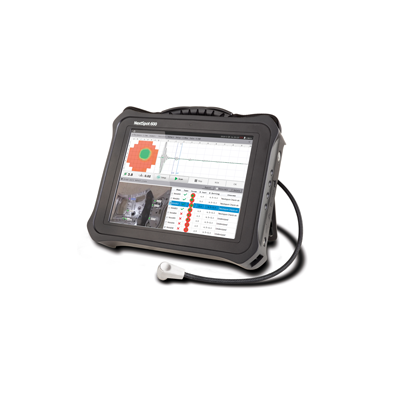

NextSPOT 600实时超声点焊分析仪可以处理所有点焊检测的需求，无论是铝合金焊点还是高强钢焊点、或者是镀锌钢等等。该设备采用全铝外壳，重量轻且坚固耐用，全身具备防潮防腐蚀橡胶隔层。 使用独特的工业的ARM技术及Linux系统，系统运行稳定流畅，系统不会出现bug， NextSPOT 600的实时检测功能，可迅速对焊点进行检测，提高检测效率。
在当今汽车制造领域日益增强的竞争力中， NextSPOT 600 具有易于使用的强大功能界面，可节省宝贵时间并提高工作效率。

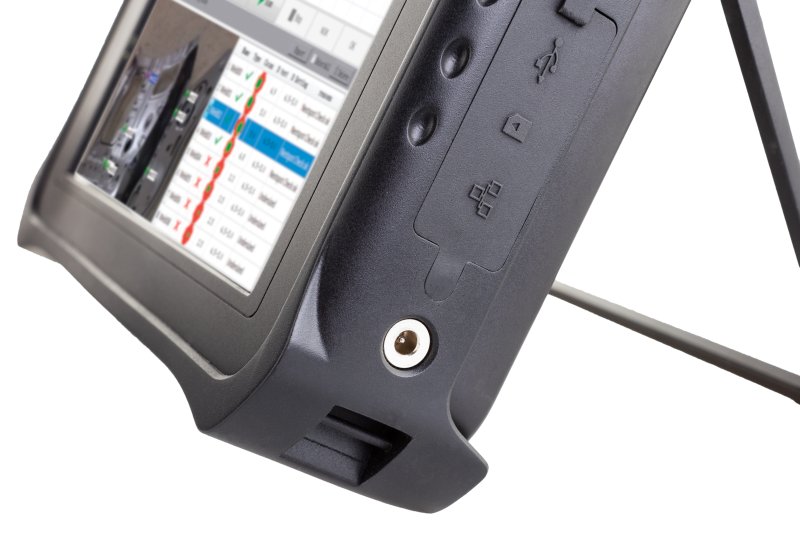

坚固耐用， 便携 – 全铝合金
NextSPOT 600 采用全铝制成合金外壳，360°环绕。它采用整体式铝合金与橡胶涂层，使其坚固、轻巧、紧凑。该设备通过天气保护和压力测试，以便它可以工作温度在-10°C~50°C。重量只有3公斤，NextSPOT 600不但便携式而且可靠。
长电池寿命 – ARM 技术
NextSPOT 600 使用 ARM 处理器技术，该处理器知道节能好，采用无风扇设计，电池可执行8-12小时的正常运行， 只需 3 小时就可以完成充电。
舒适的视觉界面
– 10.4 英寸全触摸屏，带 XGA 广角视图
精密测量 - 64 个通道，1MHz-25MHz 带宽，400 MHz/12 位 DSP
采用并行 64 通道设计，1MHz-25 MHz 模拟带宽和 12 位 DSP，让NextSPOT 600精度更高。

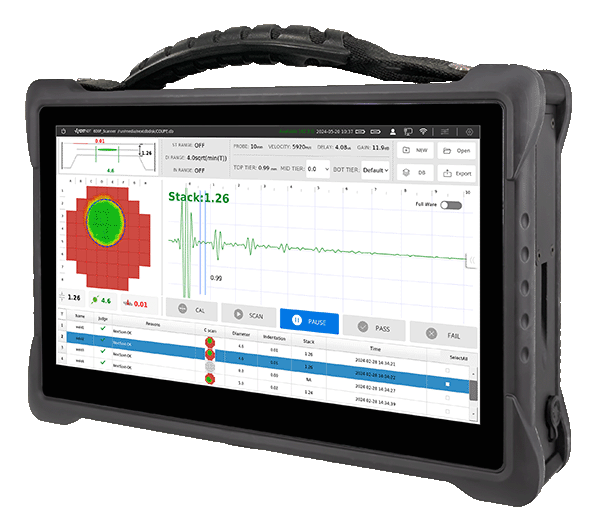

实时成像和其他测试方法
NextSPOT 600 可以提供 A/C 扫描和实时点焊上的显示。
功能强大、灵活且易于使用的软件
设备的重要部分是我们的 NextSoft 分析软件，可以迅速记录检测结果并进行分析。Linux 操作系统平台，它提供了一个安全，可靠的软件系统。开机10秒启动，它可以轻松地设置对点焊进行实时图像扫描。
产品特点：
嵌入式Linux操作平台，10秒开机
实时检测及PA超声成像技术
Sqlite数据库管理技术
全铝合金全触屏无风扇设计
功能强大的离线检测计划编程
测量范围广，可检测1-4层板焊接
云存储技术（可选）
